派克固美丽电缆屏蔽 CHO-DROP EMI 滤波器

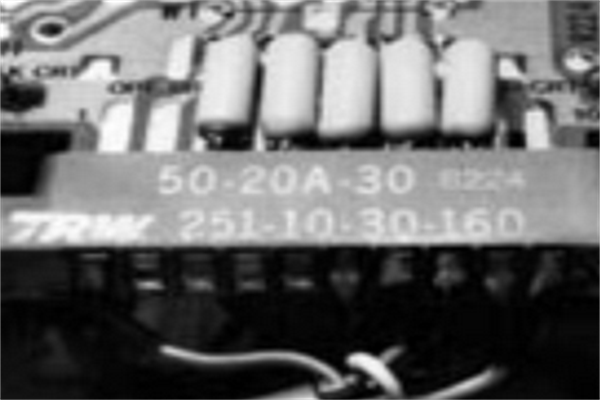

CHO-DROP EMI 滤波器，是单个的元件，设计用于减少从数字信号线上的辐射，并且没有明显增加传播延迟。它们通常将对给定的导线抑制辐射10--15dB。对传播延迟不大于10毫微秒。
这些器件与信号线串联连接，不用接地、屏蔽或旁通电容器即抑制EMI发射。它们成卷供货，和自动插入设备一起使用。
作为用于未屏蔽电缆的抑制器，CHO-DROP滤波器应当置于与连接器电线串联，包括接地的导线，为了抑制来自时钟的辐射，把它和靠近时钟驱动器输出端的导线串联。不希望的信号出现在电源输入端，可以在电源输出和PCB之间采用一个CHO-DROP滤波器来减小这些信号。
|
派克固美丽电缆屏蔽 CHO-DROP EMI 滤波器 CHO-DROP EMI 滤波器，是单个的元件，设计用于减少从数字信号线上的辐射，并且没有明显增加传播延迟。它们通常将对给定的导线抑制辐射10--15dB。对传播延迟不大于10毫微秒。 这些器件与信号线串联连接，不用接地、屏蔽或旁通电容器即抑制EMI发射。它们成卷供货，和自动插入设备一起使用。 作为用于未屏蔽电缆的抑制器，CHO-DROP滤波器应当置于与连接器电线串联，包括接地的导线，为了抑制来自时钟的辐射，把它和靠近时钟驱动器输出端的导线串联。不希望的信号出现在电源输入端，可以在电源输出和PCB之间采用一个CHO-DROP滤波器来减小这些信号。 |
|
插入损失（在50-ohm回路）
50MHz------------12 dB
100MHz-----------15 dB
150MHz-----------15 dB
200MHz-----------15 dB
传播延迟--------<10毫微秒
电流容量--------500 mA
颜色------------海蓝
|
|
|
√平直抑制特性，意味着无瞬时扰动（不像纯铁珠） √不需要接地或屏蔽 √dB插入损失50-200MHz √将不影响信号传播 √成本低 √卷料供货用于自动插入
|
EMI滤波器是单个的元件，设计用于减少数字信号线上的辐射，并且没有明显增加传播延迟。
