派克固美丽COMBO STRIP 衬料

COMBO STRIP衬料是MESH STRIP 衬料和弹性气候密封条的平行组合。各种标准断面的COMBO STRIP衬料可以带粘合剂或不带粘合剂背衬。COMBO STRIP衬料在弹性体两侧的配置也可以供货。

COMBO STRIP 衬料推荐用于除了要求EMI/EMP屏蔽还要求气候密封的应用场合。这种衬料也非常适用于仅要求屏蔽的场合，而且弹性体上的粘合剂背衬安装时非常方便。要获得可靠的屏蔽与密封，COMBO STRIP 衬料的两个部分必须和两个配合表面接触。

粘合剂背衬：

粘度高，适用期长的聚丙烯粘合剂作为氯丁橡胶和硅酮弹性体的选项供货。

压缩和封闭性能：

对于带实体弹性体芯的COMBO衬料通常丝网比弹性体高出0.031in.(0.79mm),以保证丝网的合适的压缩量。一般来说，实体弹性体的封闭压力在25-100psi(0.17-0.69MPa)之间。对于中等EMI屏蔽，而且当泡沫弹性体用作有限的环境密封时，压力低到10psi(0.07MPa)就足够了。

在要求采用泡沫弹性体的应用场合，通过在密封件中粘接垫圈状的金属压缩限位，就能够避免在螺栓孔口处的过度压缩。

对于作用力过度集中在面层衬料的应用场合，为了保证无过度压缩，可以把实体金属限位粘接在螺栓孔之间的衬料中。

图1：压缩限位

标准COMBO STRIP衬料：标准卷长25尺（7.62米）。定做的卷长需和我们的客服联系。通过表1至表3的物料编号来订货。如果所列出的部件无合适的，请详细说明所需的断面、弹性体材料和EMI丝网衬料，注意下列的尺寸范围。

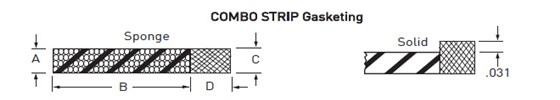

丝网尺寸：

Min.(C)=0.062in.(1.57mm)

(D)=0.125in.(3.18mm)

Max.(C)=0.375in.(9.53mm)

(D)=1.000in.(25.4mm)

弹性体尺寸：

Min.(A)=0.062in.(1.57mm)

(B)=0.125in.(3.18mm)

Max.(A)=0.375in.(9.53mm)

(B)=1.000in.(25.4mm)

对于实体弹性体，丝网材料一般比弹性体厚0.031in.（0.79mm）。

装配式的COMBO衬料：选择合适的弹性体和丝网衬料，并且确定衬料的厚度和宽度。确定需要压缩限位及其类型。准备并且提高包括技术条件、尺寸和公差的图纸给我们的客服。

需要进一步的设计协助，也请与我们的客服人员联系。

表1：压缩限位公差

表2：COMBO STRIP衬料

实体氯丁橡胶和实体硅酮也有货，请查询。

在使用“实体”弹性体时，一般丝网要高出0.031in.（0.79mm）。因为在相同压力下，丝网比实体弹性体要容易压缩。

表3：COMBO-2 STRIP衬料（丝网在两侧）

表4：COMBO AND COMBO-2 条断面公差

表5：装配式的COMBO衬料公差

图2:典型的装配式COMBO衬料图
